نمای کامپوزیت آلومینیوم | نمای آلومینیومی | نمای کامپوزیتی

کامپوزیت آلومینیوم امروز در صنعت نمای مدرن ساختمان جز پراستفاده ترین متریال نما محسوب می‌گردد و یکی از کاربردهای مهم ورق آلومینیوم کامپوزیت در پوسته خارجی ساختمان یا همان نما می باشد که به آن نمای کامپوزیت آلومینوم گفته می شود.

با توجه به طیف گسترده رنگ های این پنل و خواص بالایی که دارد، به معماران و  شرکت های طراحی نمای مدرن ساختمان اجازه دفاع از طرح های منحصر به فردشان را می‌دهد.

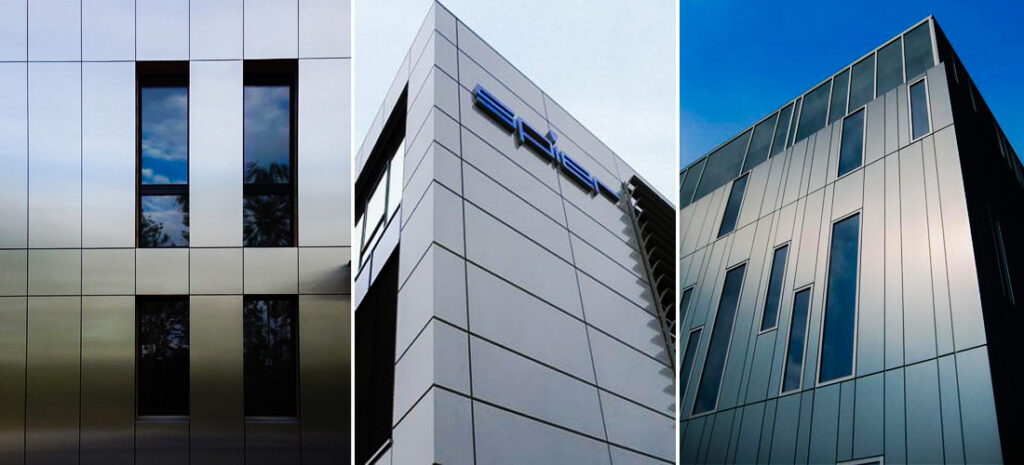

نمای کامپوزیت آلومینیوم
نمای کامپوزیت آلومینیوم

کامپوزیت آلومینیوم (آلومینیوم کامپوزیت) چیست؟

کامپوزیت آلومینیوم یا آلومینیوم کامپوزیت عنصری است که علوم و فنون جدید در سایه تحقیقات گسترده توانسته آن را به بشری که تمایل دارد هرروز نسبت به گذشته شاهد پیشرفت و بالندگی باشد تقدیم نموده. پوشش نمای ساختمان با پانل‌های بزرگ یا کوچک آلومینیومی در ابعاد نرمال ۳۲۰×۱۲۵ سانتیمتر و ضخامت ۴ الی ۵ میلی‌متر در اصطلاح نماسازی با ورق کامپوزیت آلومینیوم خوانده می‌شود.

این ورق متشکل از دولایه ورق آلومینیوم از جنس PVDF و یک هسته داخلی است. هسته از پلی‌اتیلن و یا مواد معدنی مقاوم بوده به همین دلیل مقاومت در برابر حریق از ویژگی‌های ذاتی این عنصر است که توانسته ورق کامپوزیت آلومینیوم را از مزایای زیادی بهره‌مند نماید.

اگر در ادامه این مطلب همراهمان باشید علاوه بر آشنایی بیشتر با این ورق به اطلاعاتی پیرامون مزایا و ویژگی‌های ورق نمای آلومینیوم کامپوزیت پی خواهید برد.

مشخصات ورق نمای کامپوزیت آلومینیوم

به همان میزان که علم توانسته عناصر جدید را به صنعتگران معرفی نماید تنوع را نیز در حد عالی ارائه نموده است. در این میان ورق کامپوزیت آلومینیومی نیز از این مقوله استثنا نبوده و انواع مختلف آن را می‌توان یافت که با توجه به ضخامت, نوع آلیاژ آلومینیومی لایه‌ها, نوع رنگ بکار رفته در پوسته بیرونی و نوع مواد بکار رفته در لایه میانی تنوع بالایی دارند.

این تنوع به‌راحتی نیازهای طیف وسیعی را پاسخ داده و کیفیت و کاربردهای معینی را از خود به نمایش گذاشته است. دیگر باید قبول کرد که نماهای مدرن از مصالح رایجی چون سنگ، چوب و شیشه پا را فراتر گذاشته و عناصر جدیدی را به خدمت گرفته که باید الگوی استفاده صحیح، مشخصات فنی و مکانیکی، کم و کیف اصول استاندارد نصب و… آن را آموخت تا کاربری بهتری از آن‌ها را پدید آورد.

بدین ترتیب می‌توان کامپوزیت آلومینیوم را شامل چندلایه متفاوت به‌حساب آورد که با تغییر مشخصات هر لایه ویژگی‌ها نیز دارای تغییرات چشم‌گیری می‌شوند. اغلب این ورق‌ها دارای دولایه از جنس آلومینیوم باضخامت ۳/۰ تا ۵/۰ میلی‌متر و لایه میانی پلی‌اتیلنی با ضخامت ۳ الی ۵ میلی‌متر، لایه رنگ PVDF، لایه چسب عایق ضد خش، پوشش محافظ ضد خش بوده و بدین ترتیب تمام آنچه را که یک ورق کامل و بی‌نظیر احتیاج دارد تا در نما بتواند بهترین کاربری را به نمایش بگذارد دارا می‌باشد.

نمای آلومینیوم کامپوزیت
نمای آلومینیوم کامپوزیت

موارد استفاده کامپوزیت آلومینیوم در نما

دسته‌بندی کامپوزیت آلومینیوم به علت وزن کم در حدود ۵-۶ کیلوگرم در هر متر مربع، جزء مصالح سبک باعث شده از این عنصر در مکان‌های متفاوتی بهره برده شود که می‌توان آن را بدین گونه دسته‌بندی نمود

  • نمای خارجی برج‌های بلند و انواع ساختمان‌ها
  • دکوراسیون داخلی فروشگاه‌ها و مراکز خرید
  • مکان‌های عرضه سوخت بنزین و CNG
  • تابلوهای تبلیغاتی و بیلبوردهای سطح شهر
  • سقف کاذب
  • پایانه‌های مسافربری
  • دیوار‌های تونل ها
  • بازسازی نمای ساختمان‌های قدیمی

ویژگی‌های ورق نمای کامپوزیت آلومینیوم

مسلماً چندلایه بودن کامپوزیت آلومینیوم می‌تواند مزایای فراوانی را برای آن رقم بزند که مقاومت نسبت به تغییرات آب و هوایی محیطی چون رطوبت, حرارت و اشعه خورشید یکی از برجسته‌ترین خصوصیات ورق‌های نمای آلومینیوم کامپوزیت بوده و اگرچه به علت مقاومت بالا بدون محدودیت می‌توان آن را در هر شرایط آب و هوایی مورداستفاده قرارداد اما مناطقی که به علت گرمای شدید و یا رطوبت بالا مصالح در اندک زمانی آسیب‌دیده و نابود می‌شوند، کامپوزیت آلمینیوم به‌خوبی می‌تواند خودنمایی کرده و از عهده نبرد با چنین شرایطی برآید.

در کشور ما مناطق گرمسیری و مرطوب فراوانی وجود دارد که به‌راحتی از خدمات این نوع خاص از ورق آلمینیوم بهره برده‌اند.

پلی‌اتیلن فشرده، در مرکز دولایه آلومینیوم ورق کامپوزیت بی‌بدیل بوده و چنان در برابر گرما خوب عمل می‌کند که علاوه بر عایق حرارتی آن را عنصری ضد حریق نیز می‌خوانند. سطح بسیار صاف و صیقلی آلومینیوم که توانایی بازتاب نور خورشید را دارد در تابستان‌ها مانع ورود گرما و در زمستان‌ها مانع خروج آن می‌شود ازاین‌رو صرفه‌جویی در اتلاف انرژی ساختمان، نتیجه حضور این عنصر گران‌بها است.

مقاومت در برابر رطوبت و زنگ‌زدگی از دیگر ویژگی‌های ورق نمای آلومینیوم کامپوزیت است که عدم‌تغییر رنگ و خوردگی از نتایج این مزیت خواهد بود.

خواص فنی و مکانیکی نمای آلومینیوم کامپوزیت

باکمی بررسی در خواص فنی و مکانیکی نمای کامپوزیت آلومینیوم درمی‌یابیم که محصول آلومینیوم کامپوزیت تمامی ویژگی‌های مثبت مصالح قبلی ساختمانی را در خود به‌صورت بهبود یافته گنجانده است و معایب احتمالی را تا حد امکان مرتفع نموده به همین دلیل محصولی کاملاً کاربردی و بهینه را به کارفرمایان، مهندسان، پیمانکاران و مجریان نمای مدرن ساختمان تقدیم کرده است.

در ادامه با خواص منحصربه‌فرد ورق نمای آلمینیوم کامپوزیت (کامپوزیت آلمینیوم) بیشتر آشنا شویم.

  • مقاوم در برابر شرایط جوی
  • بی‌تأثیر در مقابل اشعه ماوراءبنفش
  • سازگار با شرایط اسیدی و قلیایی قوی
  • مقاوم در برابر آلودگی
  • ضد خوردگی
  • عدم رنگ‌پریدگی
  • مقاومت فوق‌العاده
  • حفظ خواص فنی و ظاهری
  • دارای خاصیت ارتجاعی
  • انعطاف‌پذیری عالی ورق‌ها
  • امکان تغییر شکل به فرم دلخواه
  • تولید در طرح و رنگ‌های متنوع
  • جزء مصالح آب‌بند
  • دارای خواص آکوستیکی
  • تعویض به‌راحتی

مراحل تولید ورق کامپوزیت آلومینیوم

تولید پانل‌های نمای کامپوزیت که متشکل از دو ورق آلومینیومی، یک هسته نسوز، چسب و مواد آلی است، طی مراحل خاصی انجام می‌شود تا خواص فنی و مکانیکی محصول تا حد قابل‌توجهی ارتقا یابد. آماده‌سازی، روکش کردن، کامپوزیت، نهایی سازی مراحلی هستند که ورق‌های آلومینیومی ساده را به مرحله بهره‌برداری می‌رسانند.

این ورق‌ها در صنعت ساختمان سراسر دنیا جزء پرکاربردترین متریال ها مورداستفاده در پوسته خارجی ساختمان محسوب می‌گردد. در اینجا به شرح مختصری در مورد هر مرحله می‌پردازیم.

آماده‌سازی

ابتدا گردوغبار و ناخالصی از روی سطح زدوده شده و درنهایت به‌وسیله نواری از اکسید که روی آن را می‌پوشاند نیروی چسبندگی ورق کامپوزیت افزایش می‌یابد و بدین ترتیب مرحله آماده‌سازی به پایان می‌رسد.

روکش کردن

روکش کردن خود دارای دو مرحله مجزا است تا کیفیت محصول در حد عالی بهبود یابد. در مرحله اول داخل اتاق‌های خالی از گردوغبار به‌منظور کیفیت و حفظ ظاهر آن، روکش کردن پانل‌های نمای کامپوزیت از طریق تجهیزات دقیق انجام می‌پذیرد.

در مرحله دوم ورق‌ها در کوره‌ها حرارت داده می‌شوند.  این عملیات دقیق در کوره‌ها باعث بالا رفتن کیفیت روکش‌ها ازلحاظ مقاومت در برابر آتش و انعطاف‌پذیری این ورق‌ها می‌گردد.

کامپوزیت

صاف و هموار نمودن پانل توسط خط تولید اتوماتیک گرمایی کامپوزیت به‌منظور مضاعف نمودن تأثیر فناوری و افزایش قدرت پانل انجام می‌شود

در آخر پانل آلومینیومی جلویی و پشتی با چسبی قوی و محکم به یکدیگر چسبانده می‌شوند.

نهایی سازی

به عمل آوردن پانل نمای کامپوزیت ازنظر طول و عرض و قطر باهدف مطابق نمودن با استانداردهای مربوط به پارامترهای مختلف مقررات ملی مرحله نهایی سازی را تشکیل می‌دهد که باعث می‌شود محصولی کاملاً صیقلی و صاف را مشاهده کنیم.

تمام ویژگی‌هایی که برای این محصول ذکر نمودیم را در این حالت خاص به‌صورت تمام و کمال خواهیم دید

مراحل نصب و اجرای نمای کامپوزیت آلومینیوم

برای نصب نمای کامپوزیتی (نمای آلومینیومی) از دو روش نصب سیستم فیکس و سیستم هنگ استفاده می‌کنید.

در زیر دیتیل نصب نمای کامپوزیت آلومینیوم را برای هر دو روشی که در فوق اشاره شد، شرح می‌دهیم:

سیستم فیکس Fix
نمای فیکس Fix

روش نصب و اجرای نمای آلومینیوم کامپوزیت با سیستم فیکس (Fix System)

سیستم فیکس (FIX) ، یکی از روش های نصب آلومینیوم کامپوزیت پانل می باشد. فیکس واژه ای لاتین بوده که در لغت به معنای “ثابت بودن” یا “محکم کردن” می باشد. این نام گذاری به دلیل این است که این سیستم به واسطه قطعات پیچ یا پرچ به زیرسازی های منحصر به فیکس، متصل می شود.

قوطی های پروفیل فلزی، نبشی های آلومینیومی، اتصالات پیچ و پرچ، گسکت های آب بندی و ورق آلومینیوم کامپوزیت، از اجزای تشکیل دهنده این سیستم می باشند. در عکس زیر سعی شده است برای درک هرچه بهتر مفهوم سیستم فیکس، دیتیل ساده ای از آن را نمایش دهیم.

سیستم فیکس Fix
نمای فیکس Fix

سیستم هنگ سیستمی ساده جهت نصب نمای آلومینیومی کامپوزیت می باشد و همانند تمامی روش های اجراء نما، حاوی معایب و مزایایی است که در اینجا مختصری از آنها را بیان خواهیم کرد:

مزایای سیستم:

سرعت نصب بالاتر
اجرای ساده و آسان
قیمت اجرای پایین تر(نسبت به سایر سیستم های اجرا)

معایب سیستم:

طبق تجربیات بدست آمده در اجرای این سیستم ، یکی از مشکلات بوجود آمده پس از گذشت چندین سال از عمر نما ، از بین رفتن قوام و دوام گسکت ها و چسب های آب بندی می باشد ، این اتفاق باعث از بین رفتن زیبایی ظاهری نما و از بین رفتن سیستم عایق بندی می شود.
اختلاف رفتار سازه نمای فیکس در مقابل تنش های جوی ، که به دلیل تفاوت ضریب انبساط بین قوطی آهنی و پروفیل های آلومینیومی استفاده شده در این سیستم بوجود می آید.

سیستم هنگ Hanging
نمای هنگ Hanging

روش نصب و اجرای نمای کامپوزیت آلومینیوم با سیستم هنگ (Hanging System)

سیستم هنگ (Hanging system) ،یکی دیگر از سیستم های اجرایی، جهت نصب پانل های آلومینیوم کامپوزیت می باشد. هنگ (hang) در لغت به معنای “آویخته شدن” یا “آویزان شدن” می باشد که دلیل اصلی انتخاب این اسم برای این سیستم، این است که اتصالتی به عنوان زیرسازی نمای آلومینیوم کامپوزیت در نظر گرفته می شود که ورق کامپوزیت به واسطه آویخته شدن به زیرسازی منحصر به هنگ ، بر سطح نما اجرا می گردد.

قوطی ها و ریل های آلومینیومی ، نبشی ها و پیچ ها ، بچه ناودانی ها و ناودانی ها و بسیاری از قطعات دیگر بخشی از اجزاء تشکیل دهنده سیستم اجرای کامپوزیت فیکس می باشد. در شکل زیر شمایی از این سیستم را جهت درک بهتر موضوع برای شما قرار داده ایم.[/vc_column_text][vc_column_text]

سیستم هنگ Hanging
نمای هنگ Hanging

پس از بررسی های بعمل آمده در رابطه با سیستم های اجرایی نمای کامپوزیت ، سیستم هنگ (Hanging system) به دلایلی از سیستم فیکس با دوام تر است و از لحاظ مقاومت سازه ای برتری می کند که در اینجا ، مختصری از این مزایا را بیان خواهیم کرد :

  • عایق بندی این سیستم به صورت کاملاً مکانیکال صورت می گیرد ، به این معنا که گسکت ها و آب بند هایی مانند چسب سیلیکون از سیستم حذف می شود. یعنی طراحی سیستم به گونه ای بوده که آن را نسبت به چسب های سیلیکونی بی نیاز کرده و این به معنای از بین رفتن آب بندی نمی باشد.
  • به جهت استفاده از مقاطع آلومینیومی در کل سیستم ، نمای ساختمان در برابر عوامل جوی و تنش های ناشی از آن حرکت سازه ای متناسبی را خواهد داشت.
  •  پایداری بالاتر در برابر عوامل جوی نسبت به سایر سیستم ها
